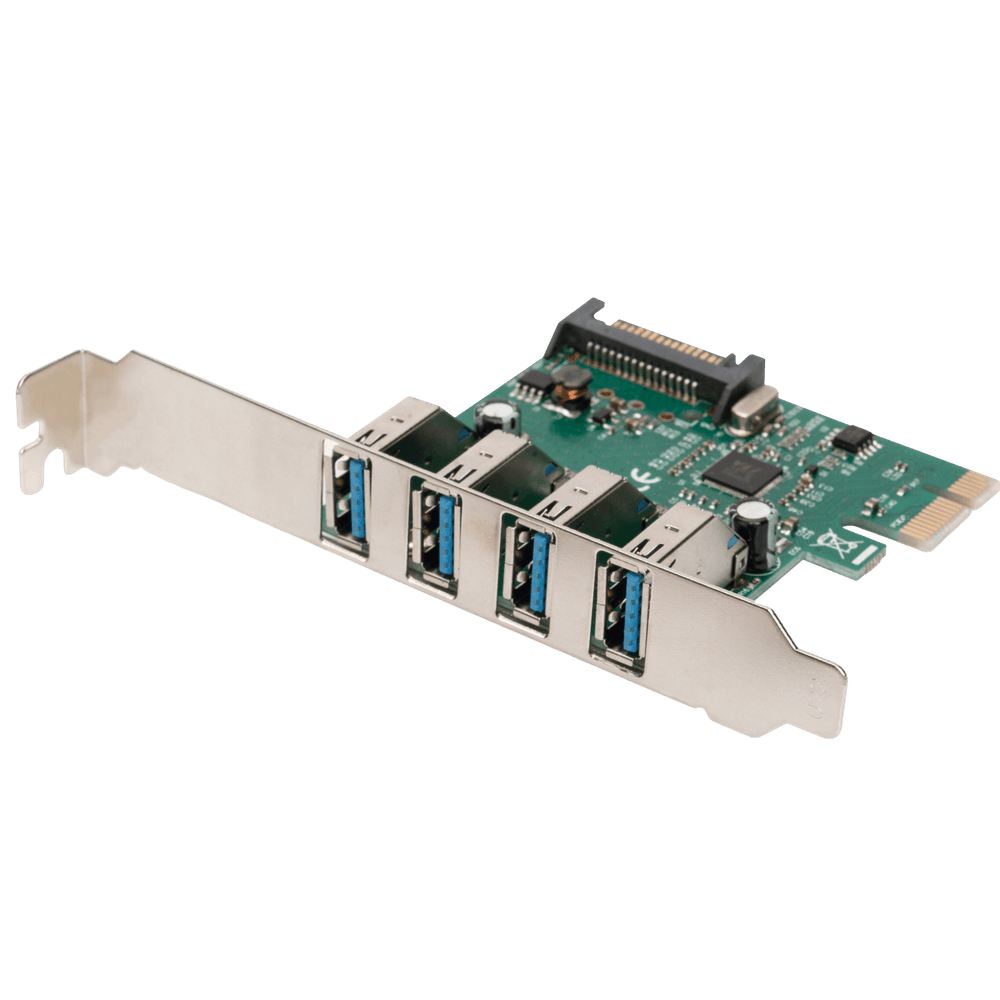

Placa de Expansão PCI Express USB 3.0 4 Portas 5Gbps com Alimentação SATA

Esta Placa de Expansão PCI-Express 4x Portas USB 3.0 Transferência até 5 Gb/s é uma solução prática para quem precisa adicionar mais conexões USB rápidas ao computador desktop. Ela é indicada para PCs com poucas portas USB traseiras, computadores mais antigos sem portas USB 3.0 suficientes ou estações de trabalho que utilizam vários periféricos ao mesmo tempo, como HD externo, SSD externo, leitor de cartão, pendrive, impressora, scanner, webcam, câmera, placa de captura, interface de áudio e outros acessórios USB.

Com interface PCI Express x1, a Placa PCIe USB 3.0 adiciona 4 portas USB 3.0 Tipo-A externas diretamente na parte traseira do gabinete. Isso permite transformar um slot PCIe livre da placa-mãe em novas conexões USB de alta velocidade, mantendo uma instalação mais limpa, estável e organizada do que depender apenas de hubs USB externos.

O padrão USB 3.0 oferece taxa teórica de transferência de até 5 Gb/s, sendo muito mais rápido que o USB 2.0 em backups, cópias de arquivos, leitura de cartões de memória, uso de SSDs externos e transferência de fotos, vídeos e documentos pesados. Na prática, a velocidade real pode variar conforme o dispositivo conectado, o cabo utilizado, o tipo de arquivo, o sistema operacional, o desempenho do armazenamento e o uso simultâneo das portas.

Um ponto importante da Placa PCI Express USB 3.0 4 Portas 5Gbps é a alimentação auxiliar via conector SATA 15 pinos. Ao conectar a placa à fonte do computador por meio de um cabo de energia SATA, as portas USB recebem alimentação mais estável, ajudando no uso com dispositivos que exigem mais corrente, como cases de HD/SSD externo, leitores de cartão profissionais, interfaces USB, placas de captura e periféricos que podem apresentar instabilidade quando ligados apenas em portas fracas ou sobrecarregadas.

* Importante: a placa possui conector SATA 15 pinos para alimentação auxiliar, porém o cabo SATA de alimentação não acompanha o produto. Para utilizar essa alimentação auxiliar, é necessário usar um conector SATA de alimentação disponível na fonte do computador ou um cabo/adaptador compatível adquirido separadamente.

A alimentação SATA é altamente recomendada para o funcionamento correto da placa, principalmente quando forem usados dispositivos de armazenamento, placas de captura, leitores de cartão, webcams, interfaces de áudio ou outros periféricos que consomem mais energia. Em alguns computadores, as portas podem até ser reconhecidas sem a alimentação SATA, mas o uso pode ficar instável, com falhas de conexão, desconexões ou dificuldade para reconhecer equipamentos USB.

Esta Placa de Expansão PCI Express também é retrocompatível com dispositivos USB 2.0, USB 1.1 e USB 1.0, permitindo usar periféricos mais antigos sem problema. Isso significa que você pode conectar desde pendrives e impressoras simples até acessórios mais atuais com USB 3.0, desde que o dispositivo utilize conexão USB Tipo-A.

Outro diferencial técnico é o suporte ao protocolo UASP, quando utilizado com sistema operacional e dispositivo compatível. Em cases de SSD ou HD externo que também suportam UASP, esse protocolo pode melhorar a eficiência da transferência de dados em comparação ao modo USB tradicional, principalmente em operações de leitura e gravação mais intensas.

Para quem trabalha com fotografia, vídeo, conteúdo digital, manutenção técnica ou escritório, esta placa ajuda bastante no fluxo de trabalho. Ela permite deixar conectados leitor de cartão, HD externo, SSD externo, webcam, impressora, scanner, mesa digitalizadora, interface de áudio ou outros periféricos sem ficar trocando cabos o tempo todo. Em ambientes de edição de imagem e vídeo, também pode facilitar a conexão de acessórios usados com frequência no computador.

Compatibilidade com Gabinete
Esta placa utiliza espelho metálico traseiro padrão para gabinete desktop, também conhecido como perfil alto ou full height. Antes da compra, verifique se o seu gabinete possui espaço para placa de expansão PCI Express com espelho de aproximadamente 12,1 cm de altura/comprimento.
Não é indicada para gabinetes slim, compactos, SFF ou low profile, a menos que o gabinete aceite espelho padrão full height. O produto não acompanha espelho low profile, por isso recomendamos confirmar as medidas do gabinete antes da compra.
• Dimensões da placa: 12,1 x 8,28 x 2,16 cm.
• Altura/comprimento do espelho metálico: 12,1 cm.
• Largura do espelho metálico: 2,16 cm.
• Profundidade da placa: 8,28 cm.

Como Usar e Instalar
• Desligue completamente o computador antes da instalação.
• Remova o cabo de energia da fonte e aguarde alguns segundos antes de abrir o gabinete.
• Abra a tampa lateral do gabinete com cuidado.
• Localize um slot PCI Express livre na placa-mãe.
• A placa pode ser instalada em slots PCIe x1, x4, x8 ou x16, desde que haja espaço físico no gabinete.
• Remova o espelho traseiro correspondente ao slot escolhido.
• Encaixe a Placa PCIe USB 3.0 no slot PCI Express, pressionando com cuidado até ficar bem posicionada.
• Fixe a placa no gabinete usando um parafuso compatível.
• Conecte um cabo SATA de alimentação da fonte no conector SATA 15 pinos da placa. O cabo SATA de alimentação não acompanha o produto.
• Feche o gabinete e reconecte o cabo de energia do computador.
• Ligue o PC e aguarde o sistema reconhecer a nova controladora USB.
• Conecte os dispositivos USB nas novas portas traseiras e teste o funcionamento.
Observação importante: o conector SATA 15 pinos da placa é usado apenas para alimentação elétrica das portas USB. Ele não é conexão de dados e não deve ser ligado em cabo SATA de dados da placa-mãe. Deve ser conectado ao cabo SATA de alimentação vindo da fonte do computador.

Como Configurar
Em muitos computadores com Windows 8, Windows 10 e Windows 11, a placa pode ser reconhecida automaticamente pelo sistema, sem necessidade de instalação manual de driver.
No Windows 7, Windows Vista e Windows XP, pode ser necessário instalar o driver compatível com a controladora USB 3.0 da placa.
Após ligar o computador, abra o Gerenciador de Dispositivos do Windows e verifique se a controladora USB foi reconhecida corretamente.
Quando instalada corretamente, a placa pode aparecer no sistema como controladora USB 3.0, hub USB 3.0, controlador host USB ou dispositivo semelhante.
Se aparecer como dispositivo desconhecido, controlador USB com alerta amarelo ou dispositivo não reconhecido, será necessário instalar ou atualizar o driver.
Em alguns casos, o Windows Update pode localizar o driver automaticamente. Para isso, mantenha o computador conectado à internet e procure atualizações opcionais de driver.
Caso o Windows não instale automaticamente, será necessário instalar o driver compatível com o sistema operacional e com a controladora da placa.
Depois da instalação do driver, reinicie o computador antes de testar as portas USB.
Se as portas forem reconhecidas, mas algum HD, SSD, leitor de cartão ou placa de captura apresentar instabilidade, verifique se o cabo SATA de alimentação está conectado corretamente.
Para evitar desconexões em HDs, SSDs ou leitores de cartão, verifique nas opções de energia do Windows se o sistema não está desligando portas USB para economizar energia.
Em dispositivos de armazenamento compatíveis com UASP, o sistema pode reconhecer o equipamento como dispositivo SCSI conectado via USB, melhorando a eficiência de transferência.
Em Linux, a placa pode ser reconhecida automaticamente em distribuições com kernel compatível, mas o funcionamento pode variar conforme a versão do sistema, kernel e controladora usada.

Dicas de Uso para Melhor Desempenho
Use cabos USB 3.0 de boa qualidade para aproveitar melhor a velocidade da placa.
Conecte HDs e SSDs externos diretamente na placa, evitando extensores longos ou hubs sem alimentação.
Para transferências grandes, prefira usar uma ou duas portas por vez em vez de forçar quatro dispositivos de alta velocidade simultaneamente.
A taxa de até 5 Gb/s é teórica e não significa que todas as portas entregarão velocidade máxima ao mesmo tempo.
Para placas de captura USB 3.0, evite usar simultaneamente SSDs externos pesados na mesma placa, pois a largura de banda pode ser compartilhada.
Dispositivos de alto consumo podem precisar de alimentação própria, principalmente HDs externos maiores, hubs USB e equipamentos profissionais.
Sempre ejete HDs, SSDs e pendrives pelo sistema antes de remover o cabo USB.
Mantenha o conector SATA de energia ligado para maior estabilidade nas portas USB.

Principais Características
• Placa de expansão PCI Express
• Adiciona 4 portas USB 3.0
• Conexões USB Tipo-A externas
• Transferência teórica até 5 Gb/s
• Interface PCI Express x1
• Compatível com slots PCIe maiores
• Alimentação auxiliar SATA 15 pinos
• Mais estabilidade para periféricos
• Suporte ao protocolo UASP
• Retrocompatível com USB 2.0
• Compatível com USB 1.1 e USB 1.0
• Ideal para desktop e workstation
• Indicada para HD e SSD externo
• Ótima para leitores de cartão
• Ajuda a reduzir troca de cabos
• Instalação interna no gabinete
• Uso prático no painel traseiro
• Não ocupa portas USB existentes
• Não acompanha espelho low profile
• Solução limpa para expansão USB
• Ideal para fotos, vídeos e backup

Compatibilidade
Compatível com computadores desktop que tenham slot PCI Express livre.
Compatível com slots PCIe x1, x4, x8 ou x16, desde que haja espaço físico no gabinete.
Compatível com gabinetes desktop padrão que aceitam espelho traseiro full height.
Espelho metálico com aproximadamente 12,1 cm de altura/comprimento.
Não indicado para gabinetes slim, SFF ou low profile sem confirmação prévia das medidas.
Não acompanha espelho low profile.
Compatível com placas-mãe com interface PCI Express.
Compatível com fontes que tenham conector SATA 15 pinos disponível.
Compatível com dispositivos USB 3.0 Tipo-A.
Retrocompatível com dispositivos USB 2.0, USB 1.1 e USB 1.0.
Compatível com Windows XP, Windows Vista, Windows 7, Windows 8 e Windows 10, conforme especificação da embalagem.
Pode funcionar em Windows 11 por driver nativo do sistema, dependendo da controladora, placa-mãe e configuração do computador.
Compatível com Linux Kernel 3.4 ou superior, conforme especificação do produto.
Não é compatível com notebooks comuns.
Não é compatível com slot PCI antigo, apenas PCI Express.
Não é indicada para computadores sem slot PCIe livre.
Não substitui carregador USB de alta potência.
Não transforma a porta em USB-C.
Não adiciona portas internas USB, apenas 4 portas externas traseiras.

Obs: Não acompanha Cabo SATA de alimentação e parafuso de fixação no gabinete.
